Verlässlichkeit leidet unter Umgebungs- und Wetterbedingungen oder Streckenverhältnissen.
THE CHALLENGE
Bremswegmessung bisher
Herausforderungen, die Zeit und Ressourcen kosten
Unzuverlässige Technik, aufwendige Rüstprozesse und ungenaue Messergebnisse erschweren die Bremsenprüfungen von Schienenfahrzeugen. Meister, Techniker und Ingenieure sind oft gezwungen, mit umständlichen Systemen zu arbeiten, die weder präzise noch effizient sind. Das führt zu unnötigen Verzögerungen, Wiederholungen und steigenden Kosten.
Ungenaue Messergebnisse
Aufwendige Montage
Lange Rüstzeiten bei GPS-, Radar- oder Schlepprad-Systemen.
Zeitintensive Durchführung
Mehrere Personen notwendig, manuelle Auswertungen, ineffiziente Abläufe.
Manuelle Dokumentation:
Fehleranfällig, zeitaufwendig und nicht fälschungssicher.
THE SOLUTION
Bremswegmessung neu definiert:
Die Lösung von TMX
Mit der TMX-Lösung eliminieren Sie ihre bisherigen Herausforderungen. Unsere Lösung kombiniert modernste Sensorik mit einer intuitiven App, um Bremswegmessungen effizienter, präziser und benutzerfreundlicher zu machen. Mit nur einem Sensor, einer robusten Datenerfassung und einer kabellosen Bedienung bieten wir alles, was Sie für eine reibungslose Durchführung benötigen.
Ihre Vorteile
Zeitersparnis
Einfache Rüsten und intuitive Bedienung dank App-Steuerung spart Zeit und Ressourcen.
Präzision
Verlässliche, hochgenaue Ergebnisse unabhängig von Empfang, Wetter und Streckenbedingungen.
Flexibilität
Kabellose Bedienung, geführte Prüfabläufe und anpassbare Workflows.
Fälschungssicher
Fälschungssichere, digitale Dokumentation am Ende der Messung – kein Papier notwendig.
Der optische Sensor liefert uns die Zuverlässigkeit, die wir für normgerechte Messungen brauchen – unabhängig von Witterung oder Umgebung. Gleichzeitig gibt uns die Software die Freiheit, eigene Messszenarien zu entwickeln.
— Philipp Humbel, Qualitäts- und Systemtechniker, VBZ Zentralwerkstatt
IHR NÄCHSTER SCHRITT
Optimieren Sie ihre Bremswegmessung jetzt
Entdecken Sie, wie unser app-basiertes System Ihre Bremsprüfungen schneller, einfacher und präziser macht. Kontaktieren Sie uns für ein unverbindliches Angebot oder eine persönliche Demo.
Einsatz in Betrieb, Instandhaltung und Entwicklung
Unsere Lösung richtet sich an Verkehrsbetriebe und Zughersteller, die präzise Bremswegmessungen benötigen – ob für BOStrab-Prüfungen, Entwicklungs- oder Inbetriebnahmetests. Wir bieten Ihnen eine Lösung, die den Prüfprozess einfacher, effizienter und präziser macht.
Einsatz bei Verkehrsbetrieben
Für den regelmäßigen Einsatz bei Bremsprüfungen an Straßen- und Stadtbahnen – im Rahmen von Wartung, Instandhaltung und nach Eingriffen in die Bremsanlage.
- Normkonforme Bremswegmessungen nach BOStrab / TR Bremse
- Messung von Bremsweg, Verzögerung und Geschwindigkeit in einem System
- Schneller Aufbau, autarker Betrieb, geführte Prüfabläufe
- Einheitliche Dokumentation und automatische Prüfprotokolle
- Minimierte Prüfzeiten durch effiziente Durchführung
Einsatz bei Zugherstellern
Für Entwicklungs-, Typ- und Inbetriebnahmetests bei Schienenfahrzeugen mit hohen Anforderungen an Präzision und Reproduzierbarkeit.
- Extern kalibriertes Messmittel für Entwicklungs- und Zulassungsprüfungen
- Flexible Prüfkonfiguration für unterschiedliche Geschwindigkeiten, Bremsarten und Beladungszustände
- Reproduzierbare Ergebnisse unabhängig von Schlupf, Untergrund und GPS
- Geeignet für Prototypen, Vergleichs- und Abnahmemessungen
REFERENZ
Bewährt bei den Verkehrsbetrieben Zürich
Die Verkehrsbetriebe Zürich (VBZ) setzen das TMX-BrakeTest-System für ihre gesamte Tramflotte ein. Mit acht Systemen an drei Depots und in der Zentralwerkstatt führen die VBZ jährlich rund 500 Bremsproben an über 230 Fahrzeugen durch – standardisiert, normkonform und effizient.
Unsere Techniker haben die neue Lösung sofort angenommen. Die Bedienung per iPad ist intuitiv, die Live-Visualisierung macht die Arbeit einfacher und sicherer. Besonders die automatische Berichterstellung spart uns viel Zeit – vom Test bis zur Dokumentation ist es jetzt ein durchgängiger, effizienter Prozess.
– Michael Fink, Leiter Instandhaltung Tram, Verkehrsbetriebe Zürich
SOLUTION DETAILS
Technologie, die überzeugt
Unser Bremswegmesssystem vereint einen hochpräzisen optischen Sensor, eine robuste Datenerfassung und eine intuitive, kabellose Bedienung. Alle Komponenten sind perfekt aufeinander abgestimmt, um ein reibungsloses Zusammenspiel und eine zuverlässige Durchführung Ihrer Prüfungen zu gewährleisten. So erhalten Sie eine Lösung, die Effizienz, Präzision und Benutzerfreundlichkeit in idealer Weise verbindet.

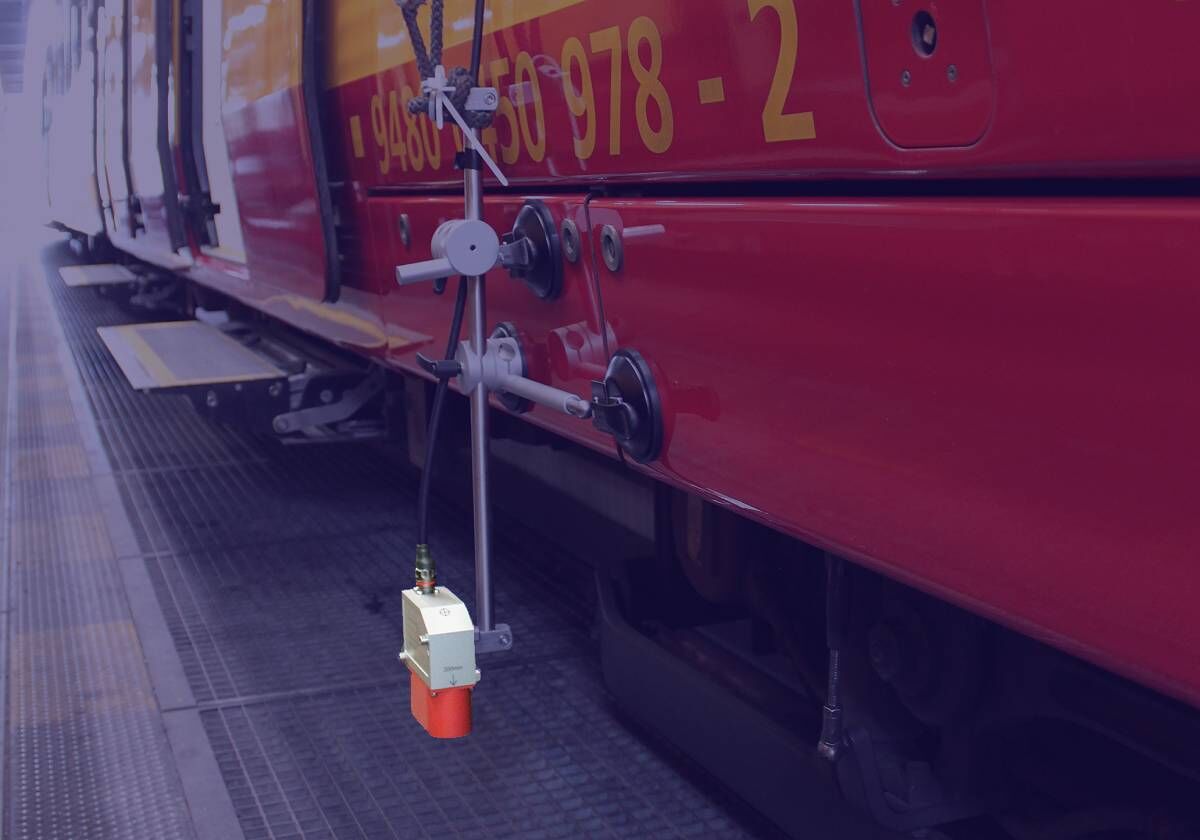

Optischer Sensor
Präzise Wegmessung unter allen Umständen
Der optische Sensor, den wir in Zusammenarbeit mit unserem Partner-Unternehmen Sensoric Solutions verwenden, ermöglicht eine präzise, schlupffreie Wegmessung dank seiner innovativen Sensorfusion aus optischer Technologie und einer inertialen Messplattform (IMU). Dies sorgt für reproduzierbare Ergebnisse, selbst unter schwierigen Bedingungen wie Regen, Schnee oder unebenem Gleis und benötigt kein GPS-Empfang. Dank seiner einfachen Montage mit Magnethalterung oder Saugnapf lässt er sich flexibel einsetzen und reduziert die Rüstzeit erheblich. Das System erfasst dabei nicht nur den Bremsweg, sondern auch die Bremsverzögerung – eine zentrale Messgröße, um die Einhaltung zulässiger Verzögerungswerte zum Schutz der Fahrgäste nachzuweisen.
- Berührungslose, schlupffreie Messung mit Sensorfusion (optisch + IMU)
- Hochgenaue Wegmessung mit einer Genauigkeit von <0,1 %
- Einfache Montage mit Saugnapf oder Magnethalterung

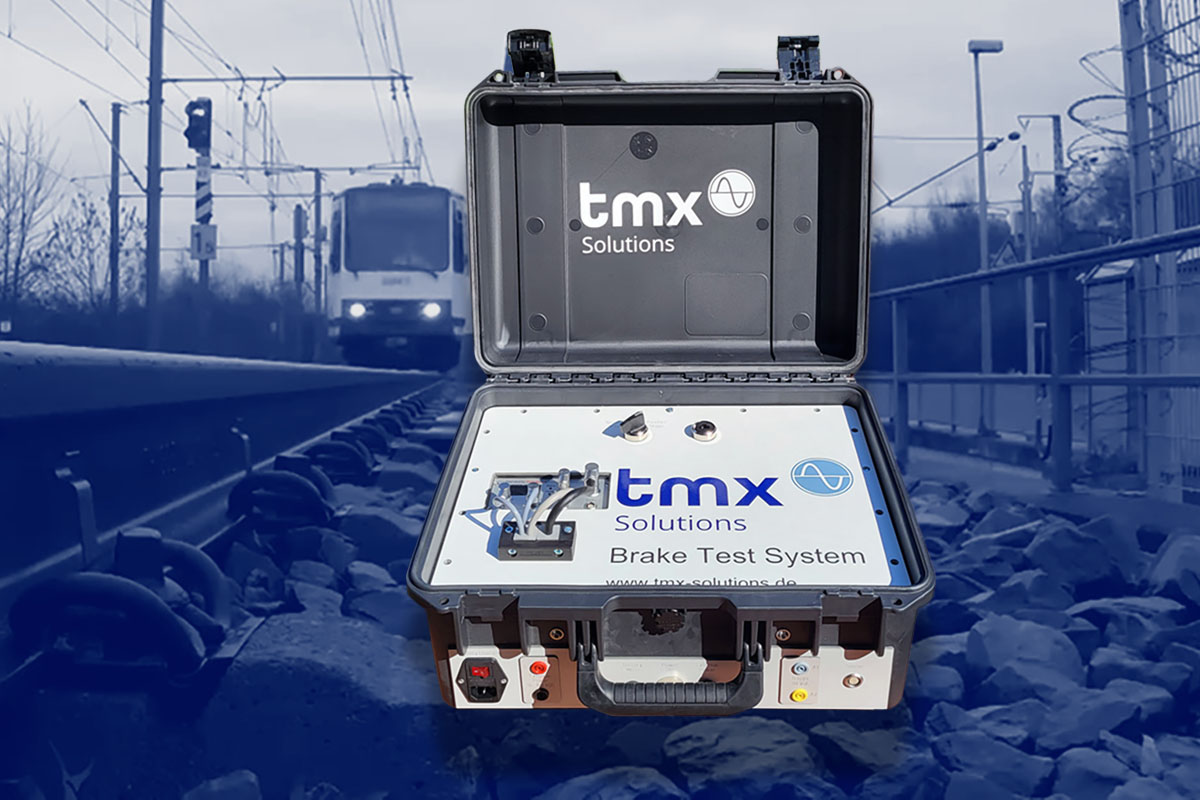

Robustes Datenerfassungssystem
Mobil & flexibel
Das kompakte Datenerfassungssystem ist speziell für die Anforderungen von Bremswegmessungen entwickelt. Es arbeitet autark in einem robusten Schutzkoffer und bietet maximale Flexibilität durch kabellose Verbindungsmöglichkeiten mittels WLAN. Das System arbeitet mit verschiedene Spannungsquellen und kann optional auch vollständig mit einem integrierte Akku betrieben werden, was es ideal für mobile Einsätze macht.
- Autarkes DAQ-System in einem kompakten Schutzkoffer
- Direkter Anschluss für optischen Wegsensor und Bremstrigger
- Kabellose Verbindung über WLAN
- Flexibler Spannungsversorgungsbereich (24V, 110V, 230V)
- Optionaler Akku-Betrieb

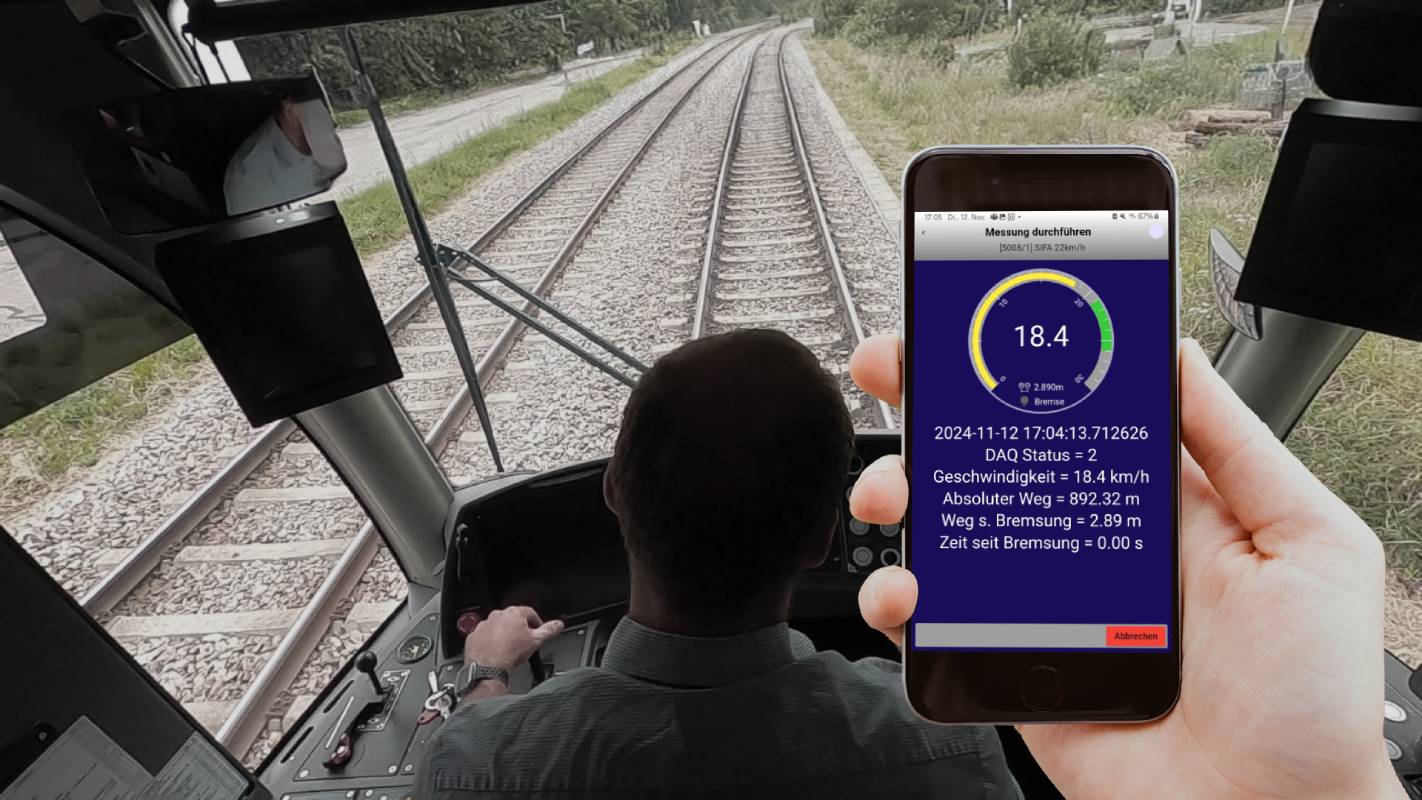

App-Software
Innovative Bedienung
Die intuitive App-Software führt den Anwender durch den gesamten Prüfprozess: von der Konfiguration über die Durchführung bis hin zur automatischen Auswertung. Live-Daten werden übersichtlich dargestellt und Prüfberichte direkt als fälschungssichere PDFs generiert. Dank der integrierten Fahrzeug- und Vorlagenverwaltung lassen sich typische Prüfabläufe schnell einrichten und flexibel anpassen. Die App ist sowohl auf Smartphone, Tablet als auch Notebooks nutzbar. Die Verbindung zur Datenerfassung erfolgt bequem per WLAN. Das Beste: Mehrere Endgeräte können gleichzeitig verbunden werden. So erhält der Fahrzeugführer eine eigene Anzeige und hat alle wichtigen Informationen jederzeit im Blick.
- Geführte Prüfabläufe mit Live-Datenanzeige
- Automatische Erstellung fälschungssicherer PDF-Reports.
- Fahrzeug- und Vorlagenverwaltung
- Anpassbar an spezifische Anforderungen
- Nutzbar auf Tablet, Smartphone und Notebook
- Multi-User Betrieb
Vorlagenverwaltung
Praxis: Zeit sparen mit Vorlagen
Für jeden Fahrzeugtyp wird in der TMX BrakeTestApp einmal eine Vorlage angelegt, in der alle erforderlichen Bremsungen samt Kriterien wie Startgeschwindigkeit, Bremsweg und Verzögerung definiert sind. Steht die Prüfung eines konkreten Fahrzeugs an, entsteht daraus mit wenigen Klicks eine Messkampagne. Ergänzt werden nur noch die fahrzeugspezifischen Angaben wie Fahrzeugnummer, Prüfer und Umgebungsbedingungen. Alle Bremsungen und Kriterien übernimmt die App automatisch. So wird aus einer standardisierten Vorlage in Sekunden eine vollständige, normgerechte Bremsprüfung – das spart Zeit und verhindert Fehleingaben.
- Vorlage je Fahrzeugtyp mit allen Bremsungen und Prüfkriterien
- Kriterien wie Startgeschwindigkeit, Bremsweg und Verzögerung fest hinterlegt
- Messkampagne mit wenigen Klicks aus der Vorlage erzeugt
- Nur noch fahrzeugspezifische Daten ergänzen (Fahrzeugnummer, Prüfer, Umgebungsbedingungen)
- Spart Zeit, verhindert Fehleingaben – normgerechte Prüfung in Sekunden
Normen, Zulassung und Nachvollziehbarkeit
Bremswegmessungen sind sicherheitsrelevant und unterliegen klaren regulatorischen Anforderungen. Verkehrsbetriebe und Bahnhersteller müssen Messergebnisse nachvollziehbar, reproduzierbar und prüffähig dokumentieren – sowohl im Regelbetrieb als auch im Rahmen von Abnahmen, Instandhaltungsmaßnahmen oder Zulassungsverfahren.
Das TMX-Bremswegmesssystem unterstützt normkonforme Prüfungen, unter anderem gemäß BOStrab und den zugehörigen Technischen Regeln Bremse (TR Bremse) für Straßen- und Stadtbahnen. Gleichzeitig eignet sich das System für Entwicklungs-, Typ- und Vergleichsmessungen bei Bahnherstellern, bei denen präzise und extern kalibrierte Messmittel erforderlich sind.
Die optische Weg- und Geschwindigkeitsmessung liefert reproduzierbare Ergebnisse unabhängig von Schlupf, Untergrund oder GPS-Empfang. In Kombination mit geführten Prüfabläufen, eindeutiger Ergebnisbewertung und automatischer PDF-Berichterstellung entsteht eine durchgängige, revisionssichere Dokumentation – als Grundlage für interne Qualitätssicherung ebenso wie für externe Nachweise gegenüber Behörden und Gutachtern.
Wir unterstützen:
- BOStrab / TR Bremse (Straßen- und Stadtbahn)
- Entwicklungs- und Zulassungsprüfungen bei OEMs
- Kalibrierte Messmittel, optional mit DAkkS-Kalibrierung
- Einheitliche, prüffähige PDF-Reports
BACKGROUND INFO
Fachbeitrag

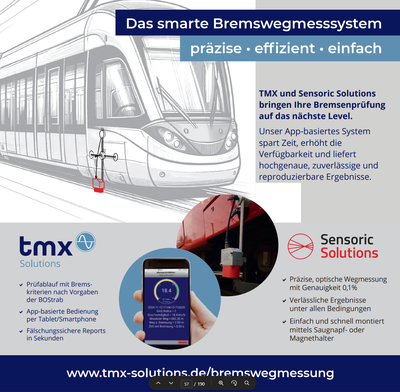

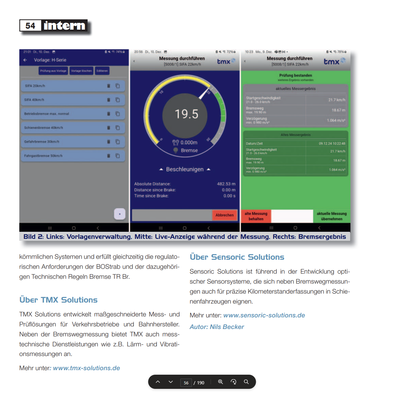

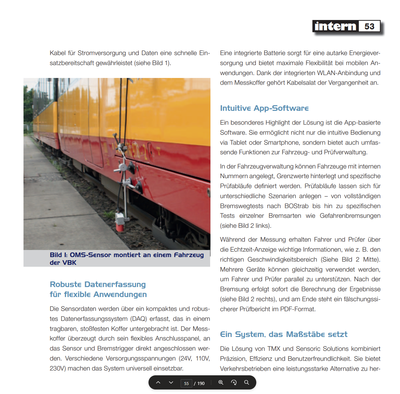

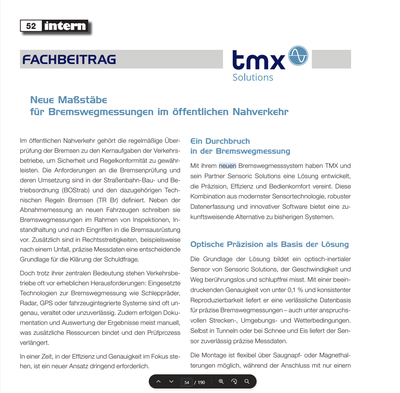

Unser neues Brake Test System hat es in die aktuelle Ausgabe der Fachzeitschrift “Intern 2025 - Informationsschrift der Meister öffentlicher Verkehrsbetriebe” geschafft.
Der vierseitige Artikel zeigt, wie unser optisch-inertiales Messkonzept, der mobile Messkoffer und die App-basierte Software Bremswegprüfungen nach Norm schneller, präziser und benutzerfreundlicher machen.
Neugierig geworden? Die vollständige digitale Version des Beitrags können Sie unter https://www.fvm-ev.de/intern/intern_2025 ab Seite 54 in Ruhe lesen
KONTAKT
Ihr nächster Schritt
Sie möchten wissen, ob das TMX-BrakeTest-System zu Ihren Anforderungen passt? Wir zeigen Ihnen die Lösung im Detail – gerne auch in einer Live-Demo.
Oder lesen Sie zuerst, wie die Verkehrsbetriebe Zürich ihre Bremswegmessung für über 230 Tramfahrzeuge standardisiert haben. Zum Praxisbericht →
