Reifen-Dauerlauf-Prüfstand von TMX Solutions

Im realen Fahrbetrieb sind Fahrzeugreifen über Monate oder Jahre hinweg verschiedensten Belastungen ausgesetzt – sei es durch hohe Geschwindigkeiten, wechselnde Lastzustände oder thermische Beanspruchung. Um die Lebensdauer von Reifen effizient und reproduzierbar zu prüfen, simuliert der TMX-Dauerlauf-Prüfstand diese Bedingungen in stark verkürzter Zeit.

Die Prüfstandslösungen von TMX erzeugen realistische Beanspruchungsszenarien mit hoher Präzision und stellt damit eine zentrale Entwicklungshilfe für Reifenhersteller, Prüfdienstleister und Automotive-OEMs dar. So lassen sich potenzielle Schwachstellen bereits in der Entwicklung erkennen und Absicherungen frühzeitig durchführen.

Typische Prüfanforderungen

• Prüfung der Gesamtlebensdauer und Haltbarkeit eines Reifens
• Simulation von Überlastsituationen (z. B. beladene Fahrzeuge, Anhängerbetrieb)
• Analyse des Abrieb- und Verschleißverhaltens
• Dauerbelastung mit realitätsnahen Lastwechseln
• Prüfung bei hohen Drehzahlen über der Reifenzulassung
• Profilabriebstests mit verschiedenen Untergründen

Die TMX-Lösung: Der Reifen-Prüfstand im Detail

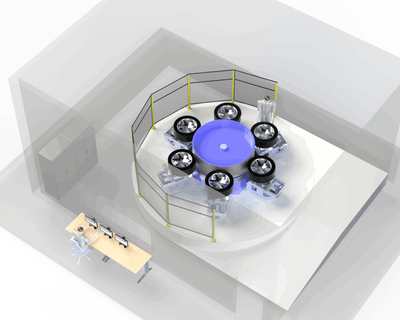

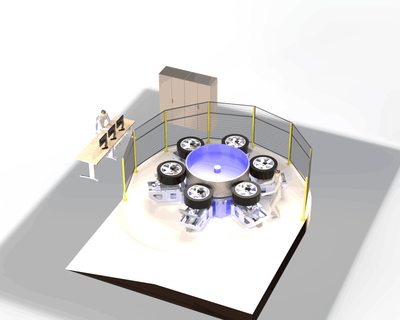

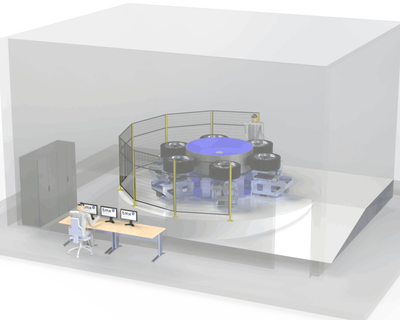

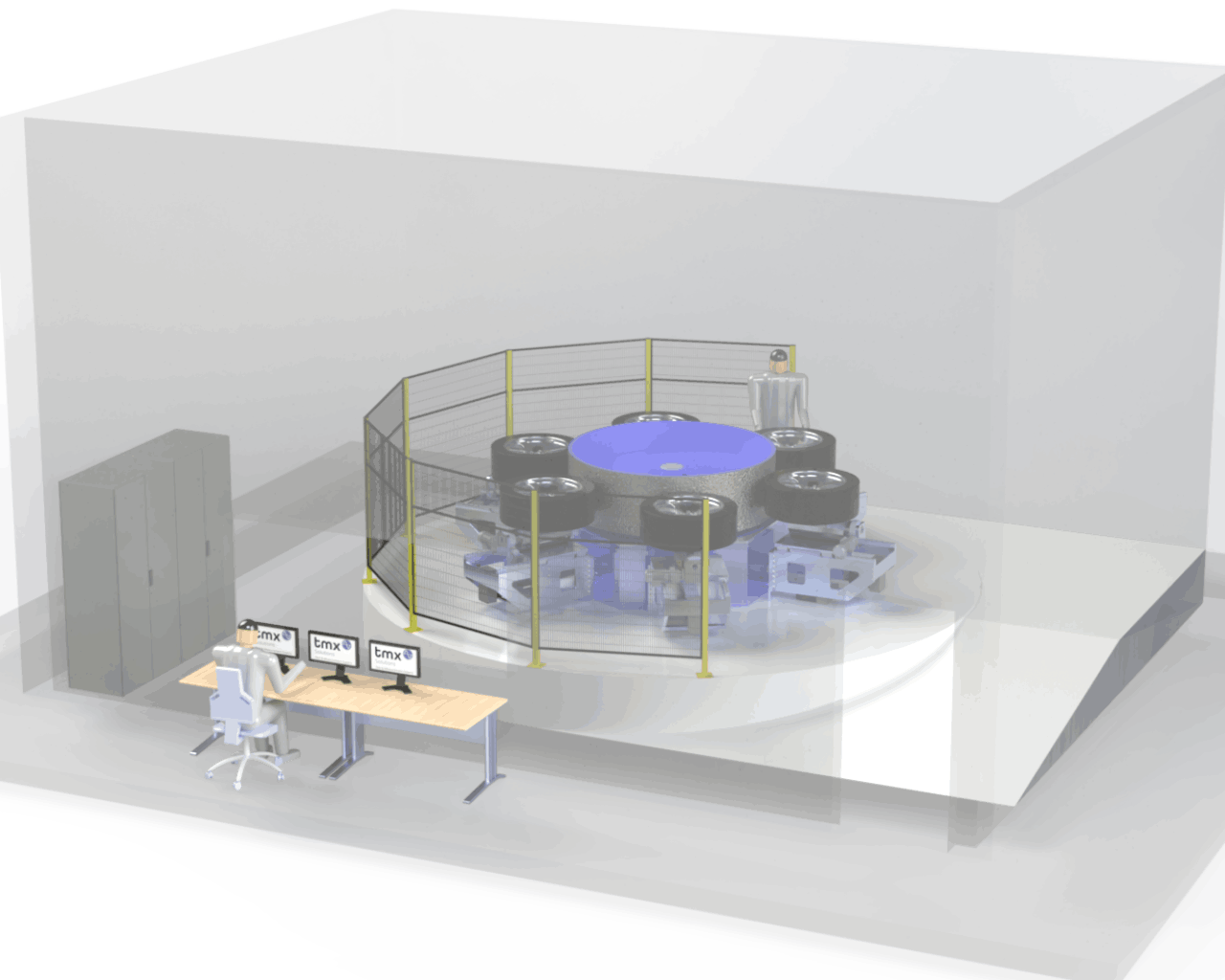

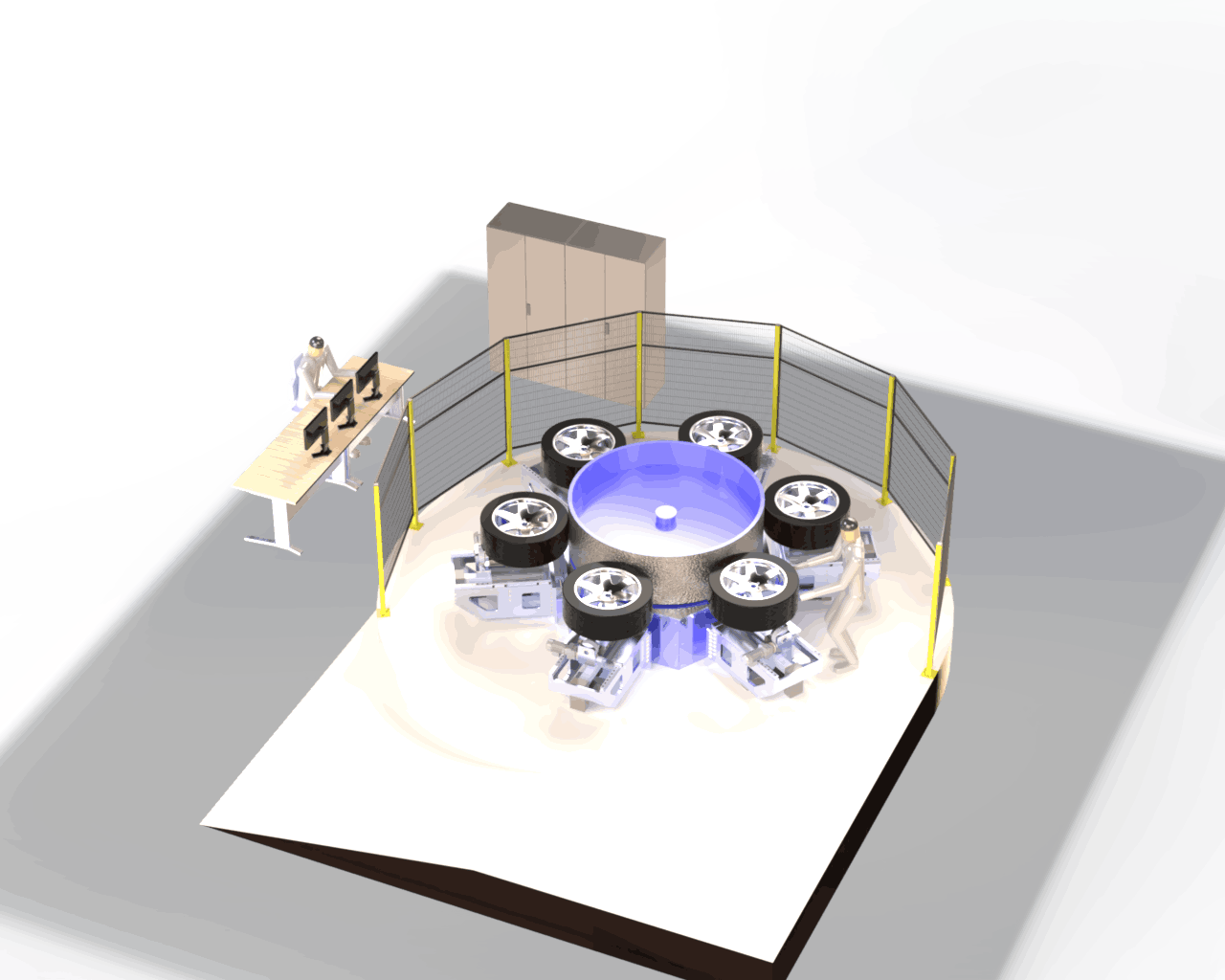

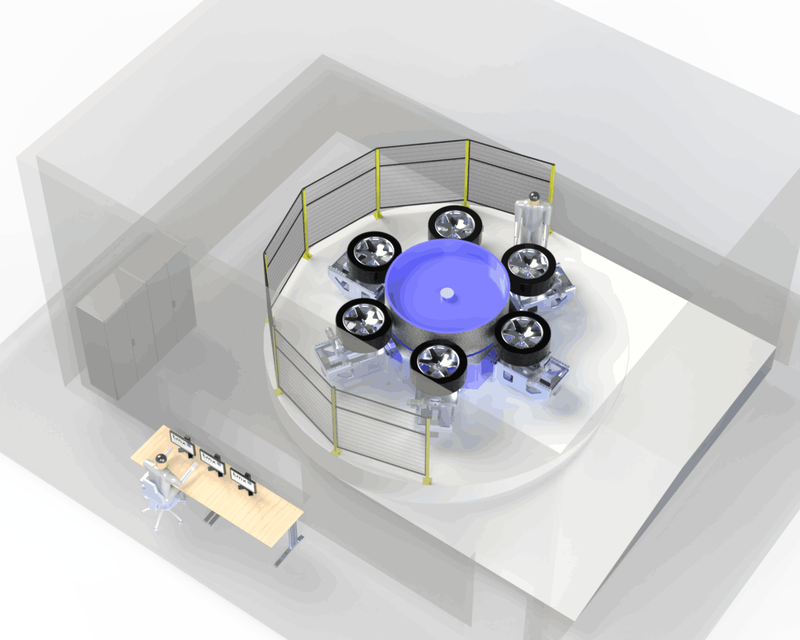

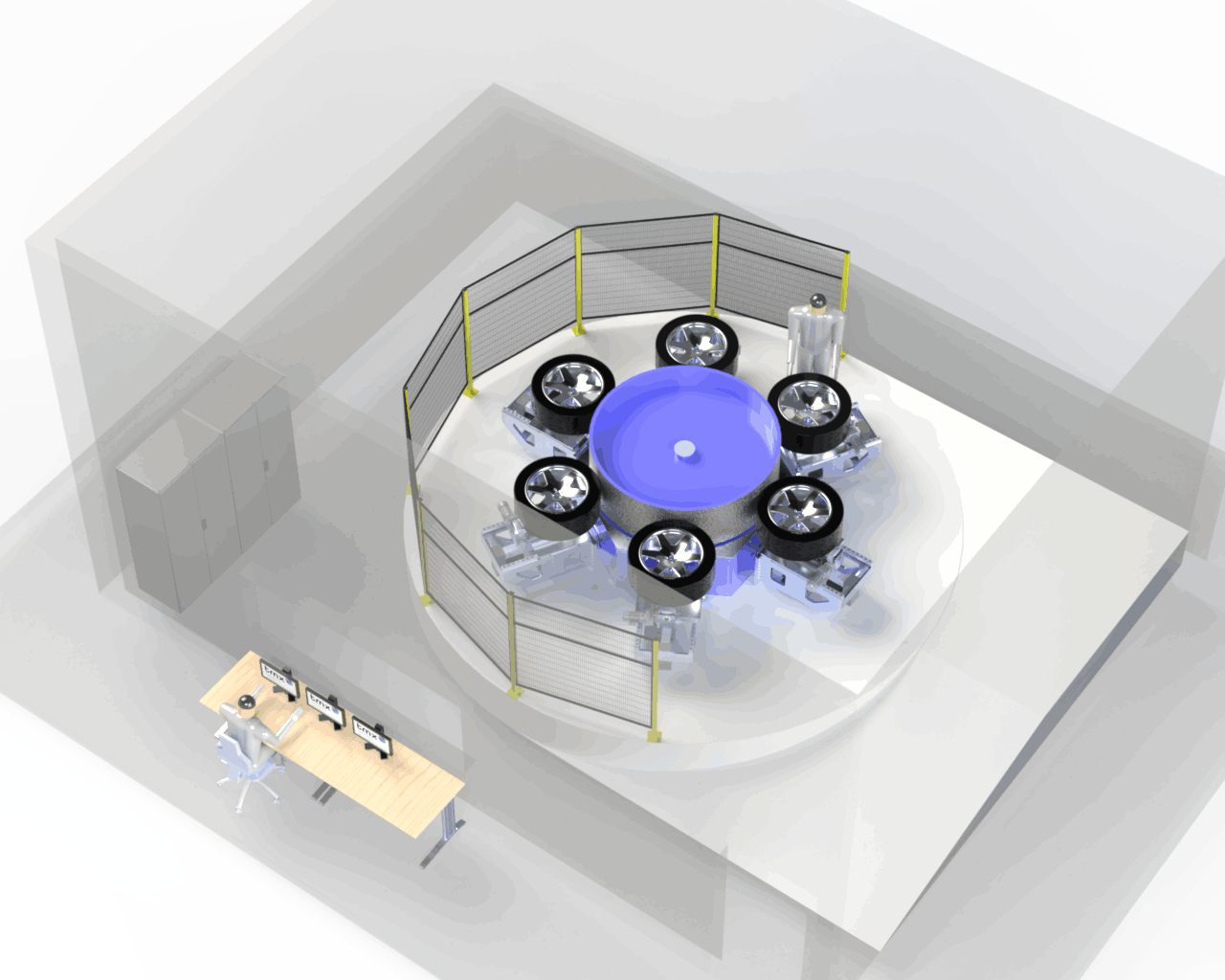

Die TMX-Lösungen für Reifen-Dauerlauf-Prüfstände basieren typischerweise auf einem modularen Aufbau mit Trommelantrieb und Lastschlitten und lässt sich flexibel an Kundenanforderungen anpassen. Je nach Konzept können bis zu sechs Reifen parallel geprüft werden – effizient, platzsparend und unter identischen Testbedingungen.

Prüfstands-Mechanik

• Trommel als Fahrbahnsimulation, beschleunigt über geregelten Hauptantrieb
• Schlittensystem mit Spindelaktuator zur präzisen Radlastaufbringung
• Mechanik ausgelegt für lange Prüfzeiten und hohe thermisch-mechanische Beanspruchung
• Prüfstand je nach Bedarf konfigurierbar:
  • Ein- oder beidseitige Trommelbelegung
  • Mehrfachprüfstände mit bis zu 6 Prüflingen (identisches Geschwindigkeitsprofil)
  • Optionale Einstellungen für Lenkwinkel und Sturzwinkel

Antrieb & Steuerung

• Frequenzumrichter für Hauptantrieb der Trommel
• Servo-Motoren und Getriebespindeln für Radlast, ggf. Lenkwinkel/Sturz
• Optional mehrere Trommeln mit separater Regelung für unterschiedliche Profile

Mess-, Steuer- & Regeltechnik

• Hochgenaue Messung von:
  • Radlast
  • Reifentemperatur
  • Trommeldrehzahl
  • Lenkwinkel & Sturzwinkel (optional)
• Dezentrales Messsystem für alle Kanäle
• Automatische Erkennung und Reaktion bei Grenzwertverletzung
• Erweiterbar um Sensorik für Profiltiefe, Schlag oder Unwucht

Bediensoftware

• TMX-Prüfablauf-Editor zur einfachen Konfiguration der Prüfsequenz
• Geführte Bedienung mit Statusanzeigen und Live-Daten
• Automatische Berichtserstellung (Ergebnis-Report)
• Benutzerfreundlich, sicher und wartungsarm

Fazit

Der TMX Reifen-Dauerlauf-Prüfstand bietet eine leistungsstarke Plattform für reproduzierbare Lebensdauerprüfungen von Reifen. Durch seinen modularen Aufbau, die robuste Mechanik und die intuitive Software eignet er sich ideal für Forschung, Entwicklung und Qualitätssicherung – sowohl im Laborumfeld als auch im Dauerbetrieb.
