EoL-Prüfstand für Radlader
Qualitätssicherung am Ende der Produktionsstraße
- Prüfstandstyp: EoL-Prüfstand
- Prüfling: Kleine bis mittelgroße Radlader
- Prüfaufgabe: EOL-Funktionstest vor Auslieferung
Moderne Radlader bestehen aus zahlreichen Baugruppen, die perfekt aufeinander abgestimmt sein müssen. Vor der Auslieferung ist eine umfassende End-of-Line-Prüfung (EoL) erforderlich, um sicherzustellen, dass alle Systeme optimal funktionieren und höchste Qualitätsstandards eingehalten werden. Mit einer systematischen Endprüfung können Produktionsfehler frühzeitig erkannt und behoben werden. Dies verhindert spätere Ausfälle und minimiert das Risiko kostspieliger Reklamationen.
- Bau- und Ladmaschinen
- Gesamtsystem
- End-of-Line
Vorteile auf einen Blick
- Effiziente Endkontrolle – Präzise und wiederholbare Testergebnisse
- Schnelle Prüfprozesse – Optimierte Abläufe für maximale Effizienz
- Intuitive Bedienung – Klar strukturierte Prüfsoftware für Werker
- Modulare Anpassung – Skalierbare Prüfstände für verschiedene Fahrzeugmodelle
- Automatisierte Dokumentation – Lückenlose Prüfprotokolle für Qualitätssicherung
Prüfaufgaben
- Hydrauliksystem – Verschiedene Funktionstests
- Antriebsstrang – Fahrverhalten bei unterschiedlichen Geschwindigkeiten (optional mit Leistungsmessung)
- Elektrik & Elektronik – CAN-Bus-Tests, Sensorvalidierung, Beleuchtungskontrolle
- Bremsen – Statische Prüfung mit linearer Erhöhung des Rollendrehmoments
- Lenkung – Reaktionsverhalten, Lenkwinkelprüfung
- Sicherheitsfunktionen – Notabschaltung, Überlastsicherung
- Ergonomie & Komfort – Überprüfung der Klimaanlage und Prüfung der Fahrwerkseinstellung
Der EOL-Prüfstand von TMX im Detail
Der TMX EoL-Prüfstand ermöglicht eine umfassende und effiziente End-of-Line-Prüfung von Radladern. Er deckt alle erforderlichen Tests ab – von der Standgaseinstellung über Hydraulik- und Bremsentests bis hin zur elektronischen Funktionskontrolle. Dank moderner Technik und einer intuitiven Bedienung sorgt der TMX-Prüfstand für eine schnelle, präzise und zuverlässige Qualitätsprüfung, bevor der Radlader das Werk verlässt.

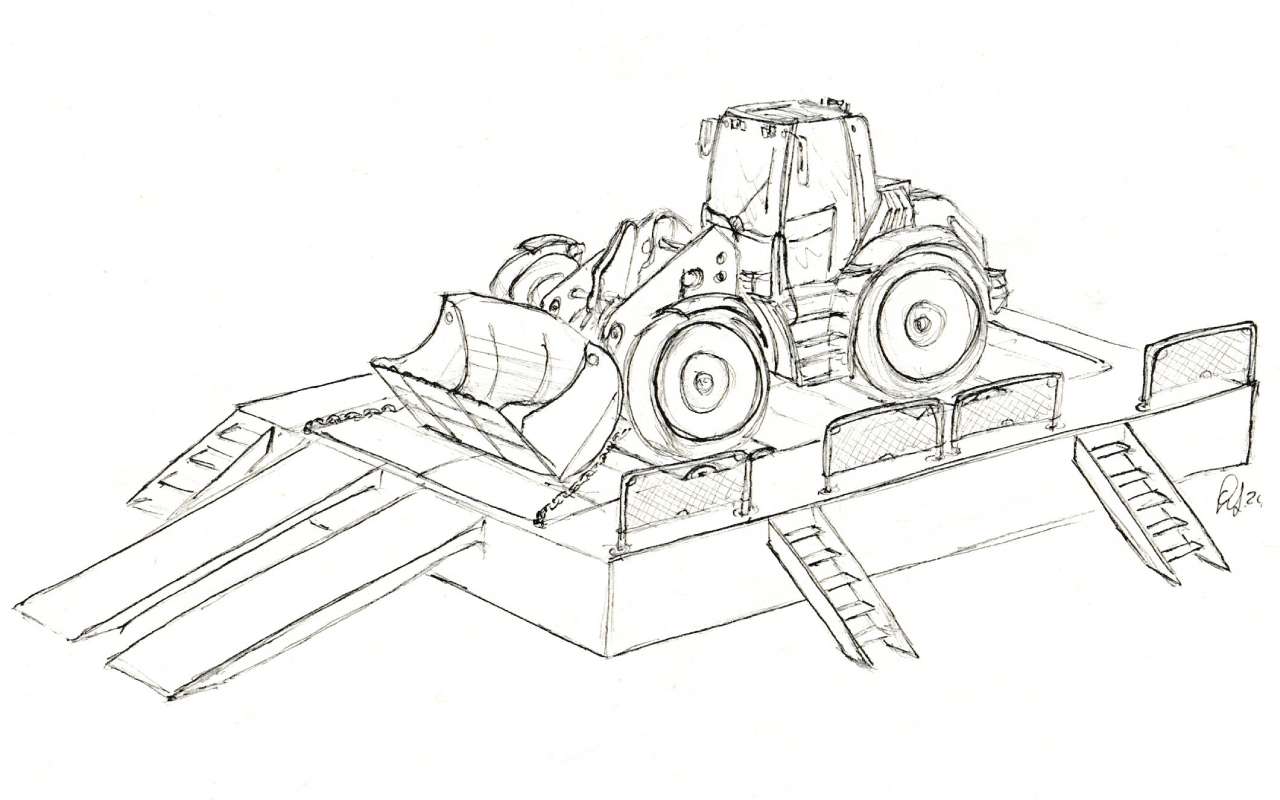

Prüfstands-Hardware
- Robuste Plattform, mit Rampe befahrbar, für Werker begehbar
- Einfacher Zugriff auf alle Schnittstellen rund um den Radlader
- Klemmhaken für Kettenbefestigung beim Bremsentest
- Leistungsstarke Antriebsrollen für Bremsentest
Automatisierung & Steuerung
- Direkte Anbindung an Fahrzeugbus (CAN) zum Setzen von Einstellparametern im Steuergerät und Auslesen interner Ist-Werte
- Messdatenerfassungssystem für externe Sensoren über Schwenkarm positionierbar – leichte Anbringung der Sensoren an den Messstellen
- Prüfstand-SPS übernimmt Ablaufsteuerung z.B. beim Bremsentest sowie die Drehmoment-Regelung für Lastprofile
- Bedienung über mobiles Panel, d.h. der Anwender kann sich mit einem Tablet frei um den Radlader bewegen (WLAN)
- Reporterstellung mit Abnahme-Protokoll für Auslieferung
Bediensoftware
- Basisstation mit PC und Bildschirm – Laden der Konfiguration und grundsätzliche Bedienung
- Mobiles Bedienpanel – kann der Bediener in der Hand mitnehmen
- Prüfablauf – Bediener wird Schritt für Schritt geführt
- Automatische Reports – allen Einstellungen und Messwerten als Abnahme-Protokoll für Fahrzeug-Dokumente
- Anbindung – an übergeordnete TGA
Fazit
Mit dem TMX EoL-Prüfstand für Radlader stellen Hersteller sicher, dass ihre Maschinen zuverlässig, sicher und sofort einsatzbereit ausgeliefert werden. Die Kombination aus modernster Prüfstandstechnik, intelligenter Automatisierung und einfacher Bedienbarkeit sorgt für eine effiziente und fehlerfreie Endkontrolle – für höchste Kundenzufriedenheit.
