Dauerlauf-Prüfstand für elektrische Fensterheber
Lebensdauerprüfung unter realistischen Bedingungen – automatisiert & präzise
- Prüfstandstyp: Dauerlaufprüfstand, HiL-Prüfstand
- Prüfling: DC-Motor für elektrische Fensterheber
- Prüfaufgabe: Lebensdauer-Simulation im Klimaschrank
Elektrische Fensterheber müssen unter verschiedensten Bedingungen zuverlässig funktionieren – von eisigen Wintertemperaturen bis hin zu heißen Sommern im geschlossenen Fahrzeug.
Hersteller und Zulieferer führen daher Lebensdauerprüfungen durch, um sicherzustellen, dass die Antriebe über Jahre hinweg störungsfrei arbeiten.
Typische Testszenarien:
✔ Dauerlauf mit mehreren Tausend Betätigungen
✔ Belastung unter unterschiedlichen Temperaturen & Luftfeuchtigkeiten
✔ Simulation realer Betriebsbedingungen durch variable Lastprofile
Diese Prüfungen sind entscheidend für die Qualitätssicherung, die Erfüllung von OEM-Spezifikationen und die Freigabe neuer Komponenten.
- Automotive
- Komponente
- Lebensdauer
- HiL
Vorteile auf einen Blick
- Simulierte Umweltbedingungen: Test bei variabler Temperatur & Luftfeuchtigkeit
- Effiziente Mehrfachprüfung: Paralleltest von bis zu sechs Prüflingen
- Realitätsnahe Lastsimulation: Steuerbare Bremse für präzise Drehmomentregelung
- Automatisierte Testabläufe: Minimierter Bedienaufwand & maximale Reproduzierbarkeit
- Hochpräzise Messtechnik: Erfassung aller relevanten Parameter in Echtzeit
Prüfaufgaben
- Prüfung bei extremen Temperaturen von -40°C bis +100°C
- Simulierte Belastung durch variierende Lastprofile
- Gleichzeitige Prüfung mehrerer Prüflinge zur Effizienzsteigerung
- Automatisierte und reproduzierbare Tests mit lückenloser Datenerfassung

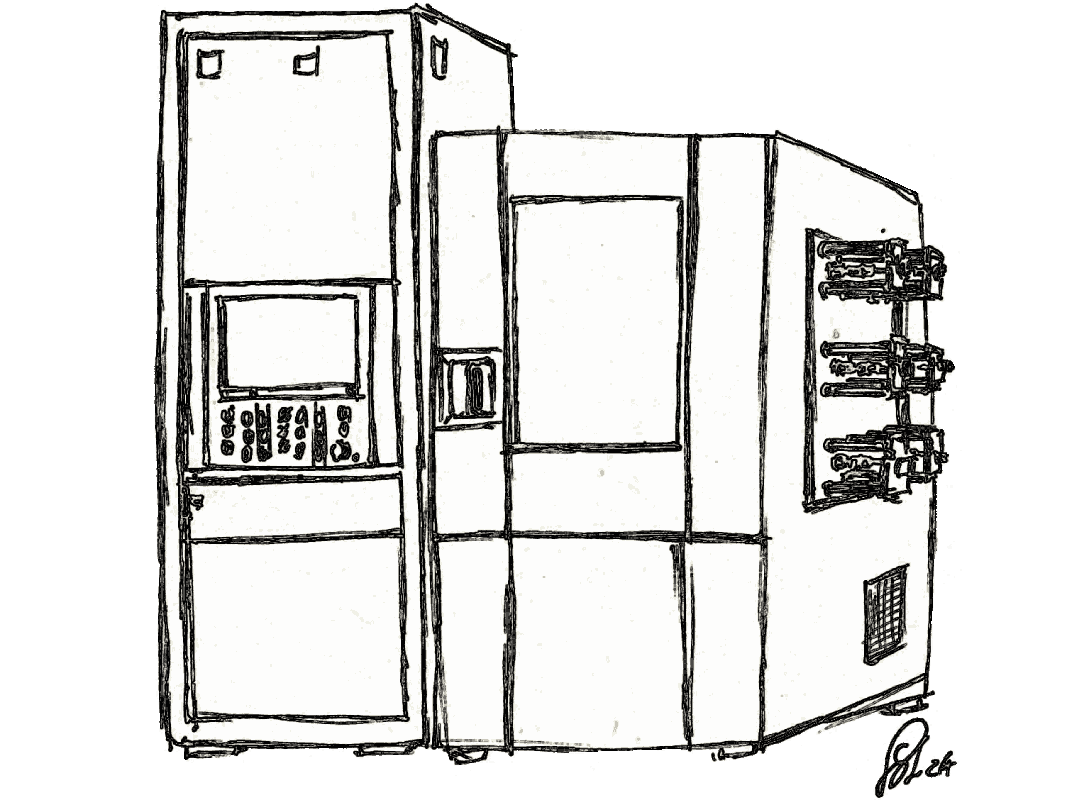

Der TMX-Dauerlauf-Prüfstand im Detail
Der TMX-Prüfstand zur Dauerlauferprobung von elektrischen Fensterhebern, kann bis zu sechs Motoren parallel unter realistischen Lastbedingungen prüfen. Eine Klimakammer simuliert Temperaturen von -40°C bis 100°C, während eine steuerbare Bremse und präzise Drehmomentregelung realitätsnahe Beanspruchungen nachbilden.
Prüfstands-Hardware
Der Prüfstand kombiniert eine zweistufige Klimakammer (-40°C bis +100°C) mit einem modularen Prüfaufbau für bis zu sechs Prüflinge parallel.
- Mechanischer Aufbau für realistische Bewegungssimulation
- Steuerbare Bremse zur Simulation variabler Lastprofile
- Präzise Drehmomentregelung
- Restbussimulation via CAN/LIN-Bus
Automatisierung & Steuerung
Die Prüfstandsteuerung erfolgt über eine Industrie-SPS mit dezentraler Messtechnik, die hochgenaue Sensorwerte erfasst.
- Steuerung & Regelung der Motoren, Bremsen und Spindelantriebe
- Echtzeit-Messung von Drehmoment, Drehzahl, Motorstrom & Temperatur
- Automatische Anpassung der Testbedingungen an den Prüfplan
Bediensoftware
Die intuitiv bedienbare Prüfsoftware ermöglicht eine einfache Konfiguration der Tests sowie eine lückenlose Dokumentation.
- Geführte Prüfabläufe: Einfaches Setup und schnelle Konfiguration
- Live-Datenanzeige: Echtzeit-Überwachung aller Messwerte
- Automatische Reportgenerierung: Professionelle Prüfberichte
Fazit
Der TMX Dauerlauf-Prüfstand für elektrische Fensterheber bietet eine vollständig automatisierte Lösung zur Lebensdauerprüfung. Durch die Kombination aus moderner Messtechnik, flexibler Steuerung und intuitiver Software ermöglicht er eine effiziente, reproduzierbare und realitätsnahe Prüfung.
